PR2-RSP3-LDP-24DC/4X21AU 菲尼克斯繼電器模塊
???????phoenix菲尼克斯繼電器模塊PLC-RSP-24UC/21，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

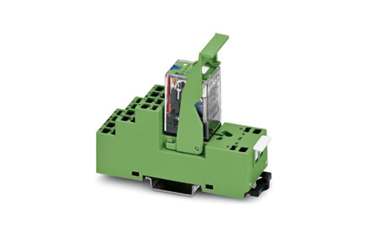

菲尼克斯繼電器模塊PLC-RSP-24UC/21現貨
產品特性
? 回拉式彈簧連接的預制繼電器模塊
? 包括一個繼電器底座、內置LED的工業繼電器、續流二級管、手動操作桿和固定夾
? 輸入電壓： 24V DC
? 4PDT
? 鍍金觸點，5A
菲尼克斯繼電器模塊PLC-RSP-24UC/21介紹
帶續流二級管的DC類型，集成在繼電器中
帶可檢測手動操作和狀態指示LED的繼電器
機械開關位置顯示
由于采用了1/3層繼電器底座，可實現合理的觸點排列
4個PDT帶多層金觸點
尺寸
| 寬度 | 31 mm |
|---|---|
| 高度 | 95 mm |
| 深度 | 84 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 70 °C |
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| UN下的典型輸入電流 | 38 mA |
| 典型響應時間 | 13 ms |
| 典型釋放時間 | 5 ms |
| 保護電路 | 阻尼二級管 |
| 工作電壓顯示 | 綠色LED |
| 額定條件下的功耗 | 0.91 W |
觸點側
| 觸點類型 | 4個PDT |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgNi，鍍硬質金 |
| 上限切換電壓 | 250 V AC/DC |
| 下限值切換電壓 | 1 V |
| 下限值切換電流 | 1 mA |
| 上限啟動電流 | 12 A (15 ms) |
| 限制連續電流 | 5 A |
| 上限額定功率值（電阻負載） | 120 W (24 V DC) |
| 110 W (可用于48 V DC) | |
| 78 W (可用于60 V DC) | |
| 55 W (可用于110 V DC) | |
| 77 W (可用于220 V DC) | |
| 1250 VA (可用于250VAC) |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 2 kV (50Hz，1min) |
|---|---|
| 測試電壓繼電器觸點／繼電器觸點 | 2 kV (50Hz，1min) |
| 操作模式 | 100%工作因數 |
| 機械壽命 | 5x 107開關次數 |
| 使用壽命，電氣方面 | 參見曲線圖 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
連接數據，輸入側
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 回拉式彈簧連接 |
| 剝線長度 | 10 mm |
| 硬導線橫截面 | 0.2 mm² ... 1.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 1.5 mm² |
| 可連接導向橫截面 AWG | 24 ... 16 |
標準和規范
| 標準/規程 | IEC 60664 |
|---|---|
| EN 50178 | |
| 污染等級 | 2 |
| 過電壓類別 | II |
