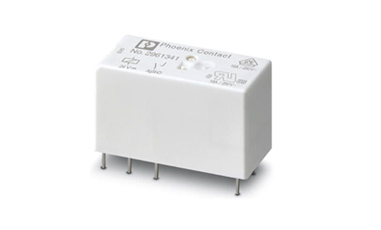

REL-MR-24DC/1IC 菲尼克斯單個繼電器
???????phoenix菲尼克斯單個繼電器REL-MR-24DC/1IC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯單個繼電器REL-MR-24DC/1IC現貨
產品特性
? 插拔式微型功率繼電器
，，，
? 帶用于峰值達到130 A的大沖擊電流的功率觸點
? 1個常開觸點
? 輸入電壓：24 V DC
菲尼克斯單個繼電器REL-MR-24DC/1IC介紹
線圈和觸點之間安全隔離，符合DIN EN 50178
根據型號不同，上限防護等級可達RT III（防洗）
觸點上限功率達16 A
尺寸
| 寬度 | 12.7 mm |
|---|---|
| 高度 | 29 mm |
| 深度 | 15.7 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 85 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 上限高度 | ≤ 2000 m |
| 保護等級 | RT II |
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| 以UN為參考的輸入電壓范圍 | 參見曲線圖 |
| UN下的典型輸入電流 | 17 mA |
| 典型響應時間 | 8 ms |
| 典型釋放時間 | 3 ms |
| 線圈電阻 | 1440 Ω ±10 % (20 °C) |
| 額定條件下的功耗 | 0.41 W |
觸點側
| 觸點類型 | 1個N/O 觸點 |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgSnO |
| 上限切換電壓 | 250 V AC/DC |
| 下限值切換電壓 | 12 V (100 mA) |
| 下限值切換電流 | 100 mA (用于12 V DC) |
| 上限啟動電流 | 80 A (20 ms) |
| 130 A (峰值，容性負載，230 V AC, 24 μF) | |
| 限制連續電流 | 16 A |
| 上限額定功率值（電阻負載） | 384 W (24 V DC) |
| 58 W (可用于48 V DC) | |
| 48 W (可用于60 V DC) | |
| 50 W (可用于110 V DC) | |
| 80 W (可用于220 V DC) | |
| 4000 VA (可用于250VAC) | |
| 下限值通斷容量 | 1200 mW |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.2 A (250 V、DC13時) | |
| 6 A (24 V、AC15時) | |
| 6 A (120 V、AC15時) | |
| 6 A (250 V、AC15時) | |
| 符合UL 508的電機負載 | 1/2 HP，120 V AC （常開觸點） |
| 1 HP， 250 V AC （常開觸點） |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 5 kV AC (50Hz，1min) |
|---|---|
| 操作模式 | 100%工作因數 |
| 機械壽命 | 3x 107開關次數 |
| 安裝位置 | 任意 |
| 組裝說明 | 可無間隙排列（> 70 °C ≥ 2.5 mm） |
連接數據
| 連接方式 | 焊接 |
|---|
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 標準/規程 | EN 50178 |
| EN 61810-1 | |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓 | 6 kV |
| 絕緣 | 安全隔離，增強型絕緣 |
| 污染等級 | 3 |
| 過電壓類別 | III |
