IB IL RS 485/422-PRO-PAC Inline功能模塊現貨
???????菲尼克斯Inline功能模塊IB IL RS 485/422-PRO-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

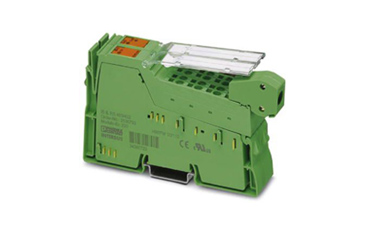

菲尼克斯Inline功能模塊IB IL RS 485/422-PRO-PAC現貨
產品特性
? Inline RS-485/422功能模塊
? 用于串行數據傳輸
? 帶附件（連接器和標記板）
? RS-485/422設計有1個串行輸入和輸出通道
? 僅用于過程數據通信
菲尼克斯Inline功能模塊IB IL RS 485/422-PRO-PAC介紹
模塊用于Inline站內部。
用于在總線系統上通過串行接口運行標準I/O設備。
1個串行輸入和輸出通道（RS-485或RS-422）
支持不同協議
傳輸速度上限可設置為38,400 bps
可設置數據字節數，停止字節數和級性
4 kbyte接收緩沖區和1 kbyte發送緩沖區
通過過程數據進行參數設置
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 24.4 mm |
| 高度 | 136.8 mm |
| 深度 | 71.5 mm |
連接數據
| 名稱 | Inline連接器 |
|---|---|
| 連接方式 | 回拉式彈簧連接 |
| 剛性導線比較小橫截面 | 0.08 mm² |
| 剛性導線上限橫截面 | 1.5 mm² |
| 柔性導線比較小橫截面 | 0.08 mm² |
| 柔性導線上限橫截面 | 1.5 mm² |
| 比較小導線橫截面AWG | 28 |
| 上限導線橫截面AWG | 16 |
| 剝線長度 | 8 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 75 % ... 85 % (在溫度范圍 -25°C ... +55°C，必需采取相應的措施以防止濕度增加（> 85%）。) |
| 允許濕度（存放/運輸） | 75 % ... 85 % (當模塊從車輛內取出并放進封閉的房間時，外殼會出現暫時的輕微冷凝現象。) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 135 g |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
| 接口 | RS-422/-485 |
| 連接方式 | 回拉式彈簧連接 |
| 傳輸原理 | 銅纜 |
| 數據位 | 7 或 8 |
| 停止位 | 1 或 2 |
| 輸入緩沖 | 4 kByte |
| 輸出緩沖 | 1 kByte |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 170 mA |
| 上限 260 mA (串行接口的所有連接均短接) |
串行輸入/輸出通道
| 奇偶校驗 | 偶數、奇數或非奇偶數 |
|---|---|
| 傳輸類型 | 透明模式，點對點模式，雙緩存模式，3964R，XON/XOFF，MOVILINK協議 |
電隔離
| 試驗區段 | 5 V電源，入向遠程總線/7.5 V電源（總線邏輯） 500 V AC 50 Hz 1 min. |
|---|---|
| 5V電源，出向遠程總線/7.5V電源（總線邏輯） 500 V AC 50 Hz 1 min. | |
| RS-485/422接口/7.5 V電源（總線邏輯） 500 V AC 50 Hz 1 min. | |
| RS-485/422接口/24 V電源（I/O） 500 V AC 50 Hz 1 min. | |
| RS-485/422接口/功能接地 500 V AC 50 Hz 1 min. | |
| 7.5 V電源（總線邏輯）/24 V電源（I/O） 500 V AC 50 Hz 1 min. | |
| 7.5V電源（總線邏輯）/功能接地 500 V AC 50 Hz 1 min. | |
| 24 V電源（I/O）/功能接地 500 V AC 50 Hz 1 min. |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
